重慶哥爾摩科技有限公司-自主研發的實驗室儀器臺
為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案,下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中,類似的元件或部分一般由類似的附圖標記標識。附圖中,各元件或部分并不一定按照實際的比例繪制。

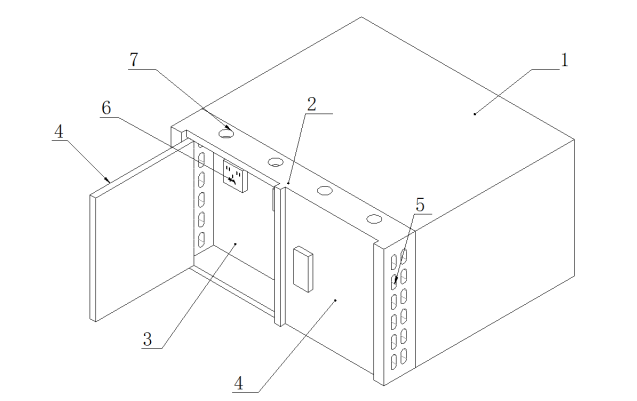

圖1 為本實用新型用于科學實驗室的儀器臺的結構示意圖;

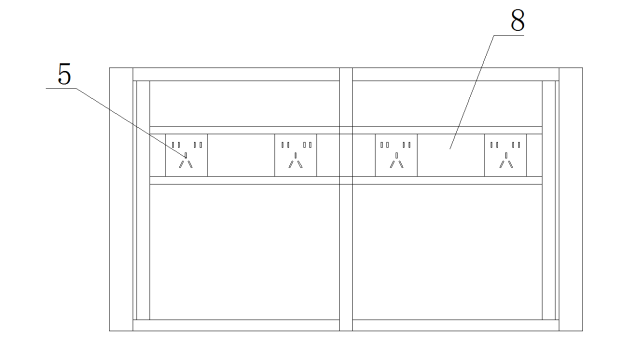

圖2為本實用新型用于科學實驗室的儀器臺的結構示意圖;
附圖標記
其中1、儀器臺體;2、容納腔體;3、容納腔體內部;4、檢修門;5、通風孔;6、插座;7、引線孔;8、導線槽;
具體實施方式
實施例1:
用于科學實驗室的儀器臺,包括儀器臺體1,所述儀器臺體1背面固定連接容納腔體2,所述容納腔體2內部安裝有插座6,所述容納腔體2后背板上設置有檢修門4,所述容納腔體2上方設有引線孔7,所述儀器臺體1上的儀器的電源線穿過所述引線孔7連接所述插座,所述容納腔體左2右兩側均設有通風孔5。
上述結構中,將儀器的電源線穿過引線孔連接插座7,電源線隱藏在容納腔體1內,可以通過打開檢修門4調節容納腔體內的電源線,將不同儀器的電源性分開,不纏繞在一起,同時通風孔5用于通風,使得容納腔體2內部與外部連通,容納腔體2內不會因?yàn)殡娫淳€在導電過程當中產生的熱量無法散發而引起腔體內部溫度升高進而燒毀電源線嚴重引起火災。同時,水不易濺射到插座上引起短路,排除火災隱患。
作為優選,如圖2所示,所述容納腔體2內設有導線槽8,所述插座6可滑動地安裝在所述導線槽8內。插座6在導線槽8滑動,根據需要選擇在合理的位置與電源線接觸。
作為優選,如圖2所示,所述插座6至少為一個。
作為優選,所述儀器臺體1的臺面鋪設有一層環氧樹脂板。環氧樹脂板由環氧樹脂、石英砂、固化劑和顏料一次性壓模而成,抗高溫、24小時超強防腐蝕,絕對防潮、可修復,越是在極端惡劣的實驗條件下,越是表現出眾。
作為優選,所述容納腔體2內設有溫度報警裝置。
作為優選,所述檢修門4通過鉸鏈設置在容納腔體后背板上,所述鉸鏈選擇為高質鍍鉻鋼鉸鏈。具體的,可以采用國產優質全開式90-175度高質鍍鉻鋼鉸鏈,與柜體面水平角度<15度時,柜門即可自行關閉,彈性好,使用過程中無噪音。
通過上述實施例,可以看出,本實用新型使用方便,設計合理,設置一個容納腔體,將插座設置在腔體內部,儀器的電源線亦可隱藏在腔體內部,有效地避免了電源線被拉扯導致儀器摔壞和水濺射引起火災的問題,進一步在容納腔體側壁設置通風孔通風,排除腔體內溫度過高引起火災的安全隱患,一方面保護了儀器,另一方面有效地排除了現有儀器臺存在的安全隱患,提升安全度。
雖然以上描述了本實用新型的具體實施方式,但是本領域的技術人員應當理解,這些僅是舉例說明,本實用新型的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本實用新型的原理和實質的前提下,可以對這些實施方式作出多種變更或修改,但這些變更和修改均落入本實用新型的保護范圍。
我公司擁有專業的實驗室家具研發團隊,并取得了相關部門頒發的實用新型專利證書。歡迎訂購!
