重慶哥爾摩科技自主研發的《科學實驗室專用邊臺》

本實用新型涉及實驗室設備領域，特別涉及科學實驗室專用邊臺。

實驗臺是醫院、學校、化工廠、科研院所等企事業單位進行實驗檢測及存放儀器所使用的臺子。按照擺放的位置分為：中央實驗臺、邊實驗臺、轉角臺；按照材質分為：全鋼實驗臺，鋼木實驗臺，全木實驗臺，PP實驗臺、鋁木實驗臺。還有一些高柜：通風柜、藥品柜、器皿柜、氣瓶柜、防爆柜、玻片柜等。

實驗臺用于擺放各種實驗儀器以及提供實驗平臺。實驗邊臺為實驗臺的一種，通常放置在實驗室的角落，而通常實驗的進行需要供水供氣供電，現有的實驗邊臺的供水供氣供電的布置存在一定的問題，具體的，水容易濺射到供電插座，影響供電，嚴重甚至燒毀設備儀器引起火災；同時，有些實驗會產生刺激性或者難聞的氣體，現有的實驗臺不能及時將氣體排出，一定程度上污染室內空氣。

實用新型內容

本實用新型要解決的技術問題是水氣電三路以及排風單元布置不佳。

為實現上述目的，本實用新型采用以下技術方案：

科學實驗室專用邊臺，包括底座和頂板，所述頂板設置在底座上方且其之間留有空間，所述頂板與底柜通過左右兩邊的第一側板和第二側板固定連接形成一體，其中，第一側板、第二側板、底座和頂板形成的空間為工作空間，所述第一側板上設有用于觀察工作空間情況的觀察窗口，所述底座左側設有活動空間，所述活動空間內設有支撐板，所述支撐板與所述活動空間樞接，所述支撐板上安裝有插座，所述插座連接外部電源，所述頂板設有進氣管道與抽風機，所述進氣管道一端連接供氣源，另一端伸入所述工作空間內，在進氣管道伸入工作空間內的部分上設有進氣閥門，所述抽風機將工作空間內的氣體吸入通過與其出風口相連的排氣管道排出，控制所述抽風機工作的開關設置在第二側板上，所述第二側板連接清洗單元，所述清洗單元包括清洗臺、供水機構，所述供水機構包括進水管，所述進水管連接第一引流管和第二引流管，其中，第一引流管穿過第二側板伸入工作空間中，在第一引流管伸入工作空間內的部分上設有進水閥，對應第二引流管在其下方設有清洗槽。

上述結構中，實驗人員在工作空間內進行實驗，第一側板上的觀察窗口的設置使得旁人可以在側翼觀察實驗進行情況，支撐板與活動空間樞接，需要接電時，將支撐板翻轉，讓插座正對上方，方便用電，無需使用時，向下翻轉，置于活動空間內；頂部的進氣管道用于進氣便于實驗的進行，需要使用時，打開進氣管道伸入工作空間內的部分上的進氣閥門，無需使用時，關閉即可，頂部的抽風機通過在第二側板上的抽風機開關控制，在進行一些會產生刺激性或者難聞的氣體的實驗時，可通過打開抽風機開關打開抽風機將刺激性或者難聞的氣體排出；設置在第二側板旁邊的清洗版塊距離供電的插座較遠，水分不會濺射到插座上，同時，第一引流管可以滿足一些實驗的供水需求，在用水時無需從工作空間走到清洗槽或者其他水源地方進行接水，較為方便。

作為優選，所述底座上設有置物版塊，所述置物版塊包括置物柜與置物櫥。

作為優選，所述頂板上設有照明燈，控制照明燈的開關設置在第二側板上。

作為優選，所述照明燈為熒光燈管，設置為2~4個。

作為優選，所述頂板下端面設有攝像頭。

作為優選，所述底座上端面設有防腐蝕層。

有益效果在于：合理的布置水氣電三路，靠近墻面設置的清洗版塊一方面用于清洗，另一方面給工作空間供水；插座固定在在與活動空間樞接的支撐板上并且設置在遠離供水的地點，水不會濺射到插座上影響供電；設置有抽風機，能夠及時將產生的刺激性或者難聞的氣體排出室外，不污染室內空氣。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。

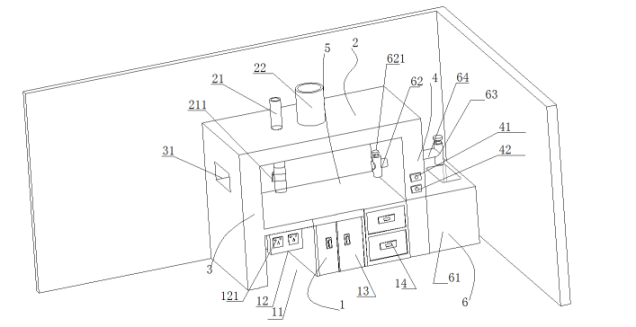

圖1 為本實用新型科學實驗室專用邊臺的結構示意圖；

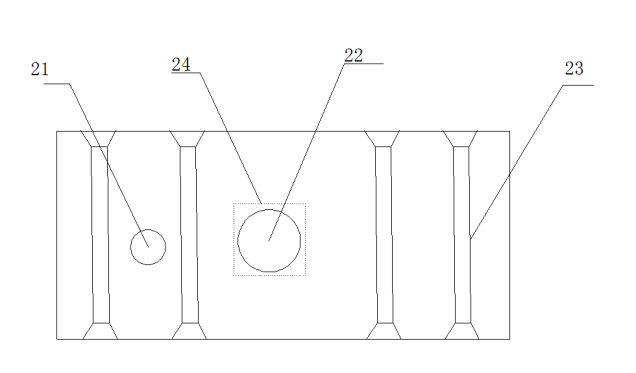

圖2為本實用新型科學實驗室專用邊臺的結構示意圖；

附圖標記

其中1為底座，11為活動空間，12為支撐板，121為插座,13為置物柜，14為置物櫥；2為頂板，21為進氣管道，211為進氣閥門，22為排氣管道，23為熒光燈管，24為抽風機，3為第一側板，31為觀察窗口，4為第二側板，41為抽風機開關，42為照明開關，5為工作空間；6為清洗單元，61為清洗臺，62為第一引流管，621為進水閥，63第二引流管,64為進水管。

具體實施方式

實施例1：

如圖1與圖2所示，科學實驗室專用邊臺，包括底座1和頂板2，所述頂板2設置在底座1上方且其之間留有空間，所述頂板2與底座1通過左右兩邊的第一側板3和第二側板4固定連接形成一體，其中，第一側板3、第二側板4、底座1和頂板2形成的空間為工作空間5，所述第一側板3上設有用于觀察工作空間情況的觀察窗口31，所述底座1靠近第一側板設有活動空間11，所述活動空間11內設有支撐板12，所述支撐板12與所述活動空間11樞接，所述支撐板12上安裝有插座121，所述插座121連接外部電源，所述頂板2設有進氣管道21與抽風機24，所述進氣管道21一端連接供氣源，另一端伸入所述工作空間5內，在進氣管道21伸入工作空間5內的部分上設有進氣閥門211，所述抽風機24將工作空間5內的氣體吸入通過與其出風口相連的排氣管道22排出，控制所述抽風機24工作的開關41設置在第二側板4上，所述第二側板4連接清洗單元6，所述清洗單元6包括清洗臺61、供水機構，所述供水機構包括進水管64，所述進水管64連接第一引流管62和第二引流管63，其中，第一引流管62穿過第二側板4伸入工作空間5中，在第一引流管62伸入工作空間內的部分上設有進水閥621，對應第二引流管63在其下方設有清洗槽。

上述結構中，實驗人員在工作空間內進行實驗，第一側板3上的觀察窗口31的設置使得旁人可以在側翼觀察實驗進行情況，支撐板12與活動空間11樞接，需要接電時，將支撐板12翻轉，讓插座121正對上方，方便用電，無需使用時，向下翻轉，置于活動空間11內；頂部的進氣管道21用于進氣便于實驗的進行，需要使用時，打開進氣管道21伸入工作空間內的部分上的進氣閥門211，無需使用時，關閉即可，頂部的抽風機24通過在第二側板4上的抽風機開關41控制，在進行一些會產生刺激性或者難聞的氣體的實驗時，可通過打開抽風機開關41打開抽風機將刺激性或者難聞的氣體排出；設置在第二側板旁邊的清洗版塊距離供電的插座121較遠，水分不會濺射到插座上，同時，第一引流管62可以滿足一些實驗的供水需求，在用水時無需從工作空間走到清洗槽或者其他水源地方進行接水，較為方便。

作為優選，為了方便放置物品，所述底座1上設有置物版塊，所述置物版塊包括置物柜13與置物櫥14，。

作為優選，所述頂板2上設有照明燈，控制照明燈的照明燈開關42設置在第二側板上。

作為優選，考慮實驗邊臺的占地面積以及工作空間的面積，如圖2所示，照明燈為熒光燈管23，設置為2個，當然也可以如圖3所示，熒光燈管設置為4個。

作為優選，所述頂板2下端面設有攝像頭，用于記錄實驗過程，方便以后作為參考。

作為優選，所述底座1上端面設有防腐蝕層，防止化學實驗可能產生的腐蝕物腐蝕底座1上端面。

本實用新型合理的布置水氣電三路，靠近墻面設置的清洗版塊一方面用于清洗，另一方面給工作空間供水；插座固定在在與活動空間樞接的支撐板上并且設置在遠離供水的地點，水不會濺射到插座上影響供電；設置有抽風機，能夠及時將產生的刺激性或者難聞的氣體排出室外，不污染室內空氣。

雖然以上描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，這些僅是舉例說明，本實用新型的保護范圍是由所附權利要求書限定的。本領域的技術人員在不背離本實用新型的原理和實質的前提下，可以對這些實施方式作出多種變更或修改，但這些變更和修改均落入本實用新型的保護范圍。
