實驗室講壇 | 實驗室通風系統設計備忘錄

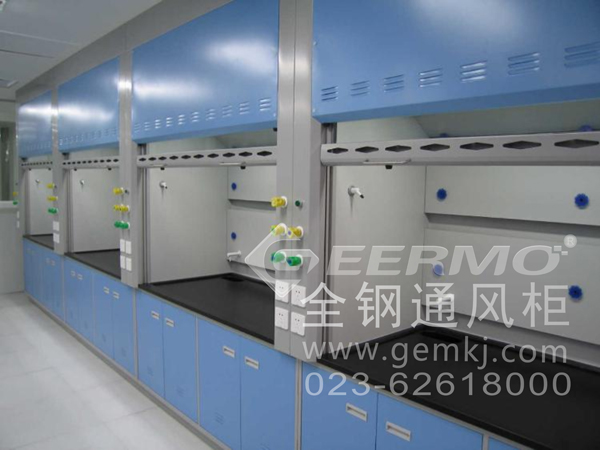

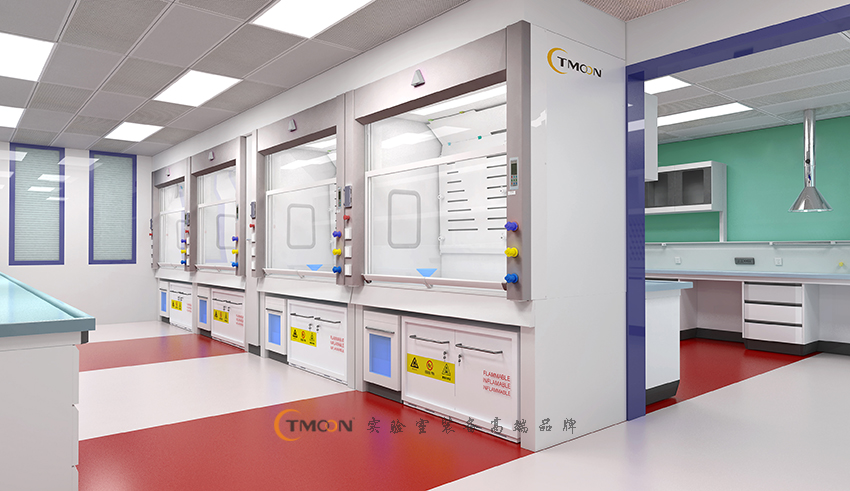

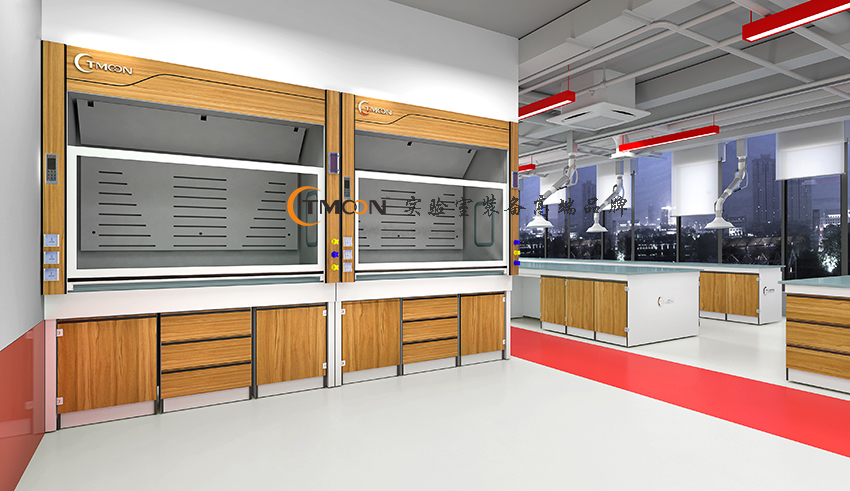

為排除實驗過程中產生的大量有毒有害氣體，實驗室中設置了通風柜、萬向排氣罩、原子罩等局部排風設備對這些有毒有害氣體進行控制，通過設置在屋面的有毒有害氣體處理設備處理后由排風機將其排至室外大氣。

　　通風系統如果在使用過程中出現以下情況：

1）部分實驗室排風柜、萬向罩無風或風量極小，致使實驗無法進行。

2）部分頂層的實驗室排風罩風量過大，風管振動嚴重，有較大的噪音。

3）一個實驗室做實驗多個實驗室同時排風，風機運行能耗高。

4）部分實驗室通風柜不能有效控制有害氣體，難以滿足實驗要求。

則須重新核對實驗室設備平面布置，分析測試數據，通過綜合比較，提出整改方案。

解決方案一：采用定風量

①根據實際情況重新劃分系統，適當增加風機增設立管，減少通風系統所帶的實驗室通風設備，解決系統過大而調節不便、部分排風設備風量小、風機能耗高、風管風速過大等問題。

②連接排風設備的支管上可增加手動調節閥，進行了風量平衡的調節，解決了近端風量大，遠端風量小的問題。

③對風機出口處的風管進行改造，如果原來是百葉風口則可改為風帽，減少風機出口阻力。

④檢查漏風嚴重的地方，進行整改。

⑤對部分存在設計缺陷，不能滿足實驗要求的排風柜進行更換。

解決方案二：采用變風量

①排風機增加變頻器，在排風主風道上設壓力傳感器，將壓力傳感器測得的壓力與設定壓力值比較，由變頻器調節風機轉速，達到調節風量的目的。

②在每個連接通風柜的支管上裝設電動風閥，風閥與通風柜連鎖啟閉。

以上解決方案僅供參考，以實際情況而定。

那么，實驗室通風系統設計中需注意哪些的問題呢？

1)實驗室通風系統的設計與工藝的要求有密切的關系，設計之初一定要明確工藝的需求,與實驗室通風廠家密切配合,詳細了解工藝要求，確定實驗室通風設備的布置,以此作為通風系統設計的基礎。

2)合理配置通風系統，系統較大時推薦采用變風量系統,風機裝設變頻器,采用壓差控制風機變頻運行，能保證風機運行時的風量與實際需求的風量相匹配,減少風機能耗。

3)系統不宜過大，盡量減少不同實驗室之間的相互影響，小而靈活,使用更為方便。

4)對實驗通風設備要詳細了解其性能,采取措施平衡風量,滿足每個通風設備運行時的需求,從而有效的排除有毒有害氣體。

5)噪音問題要足夠的重視。

對于化學實驗室，一般排風量比較大,限于建筑空間，風管內風速可能會取值較大，一般不應大于8m/s,否則氣流喘流噪聲會較高。

另外,實驗室內一般沒有吊頂,通風管道也沒有保溫，使得噪聲的衰減量較小，而且風速過大,消聲器會失去作用,使實驗室內噪聲超標，不能夠正常使用。

因此，在設計中要合理選擇風管流速,主管流速不應大于8m/s,并且要準確計算風管阻力,否則風機壓頭選擇過大會導致風管內實際流速偏高,產生“呼嘯”噪聲。同時做好屋面風機的減震，防止風機的振動直接傳遞到實驗室內。
