實驗臺規劃設計中水電圖布局的基本原則，你知道嗎？

一般實驗臺廠家在給客戶進行實驗臺規劃設計時，需注明實驗室內電源位置及上下水的預埋位置及上下水管距地距墻的參數，根據客戶所提供的水電系統參數及房間尺寸樣式和實驗臺布局，設計出專業的合格的水電圖，然后客戶按我方提供的水電布局圖紙上設計標明的地方，預留符合規格的供電電源、電源插座、上水管路及下水管路即可。到時，實驗臺安裝工人只需按照圖紙進行對接即可，這樣做的好處不僅能方便省事，還因為水電系統和實驗臺等是前期統籌規劃的結果，所以更加科學安全。

作為實驗臺廠家，在進行實驗臺水電規劃設計時有以下幾點原則需要注意。

靠邊實驗臺的電源布線原則：

規格為3000mm以內的靠邊實驗臺，只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線），在離地面500mm高的墻上；供實驗臺臺面上設備用、電線槽用或試劑架用；

規格超過3000mm以上的靠邊實驗臺，每間隔3000mm布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線），在離地面500mm高的墻上；供實驗臺臺面上設備用、電線槽用或試劑架用；

中央實驗臺及試劑架的電源布線原則：

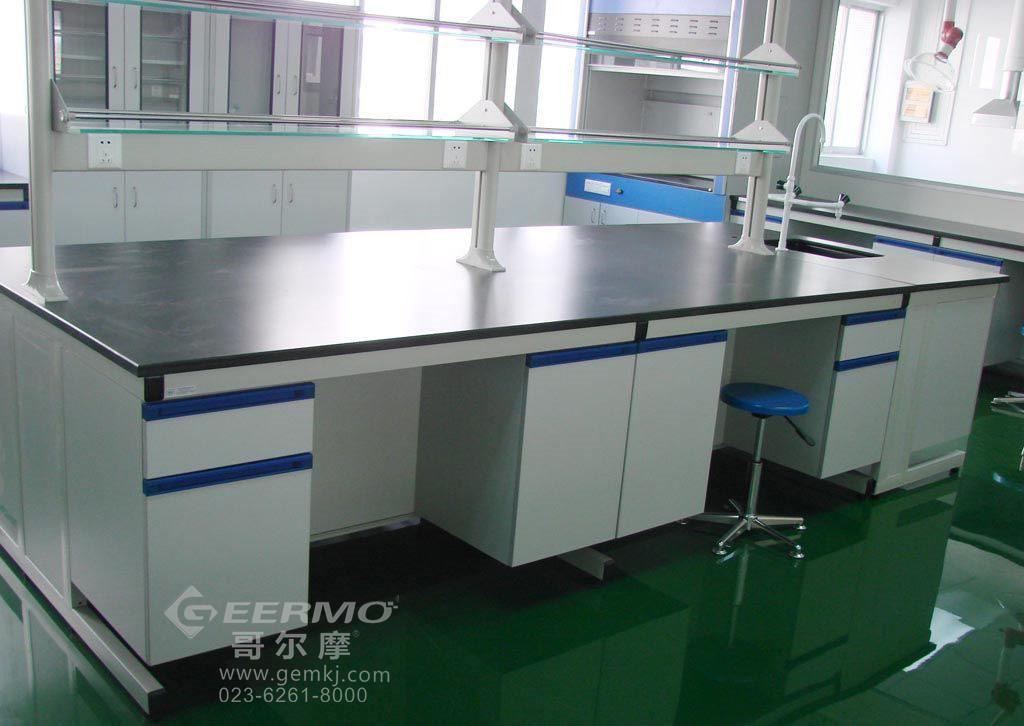

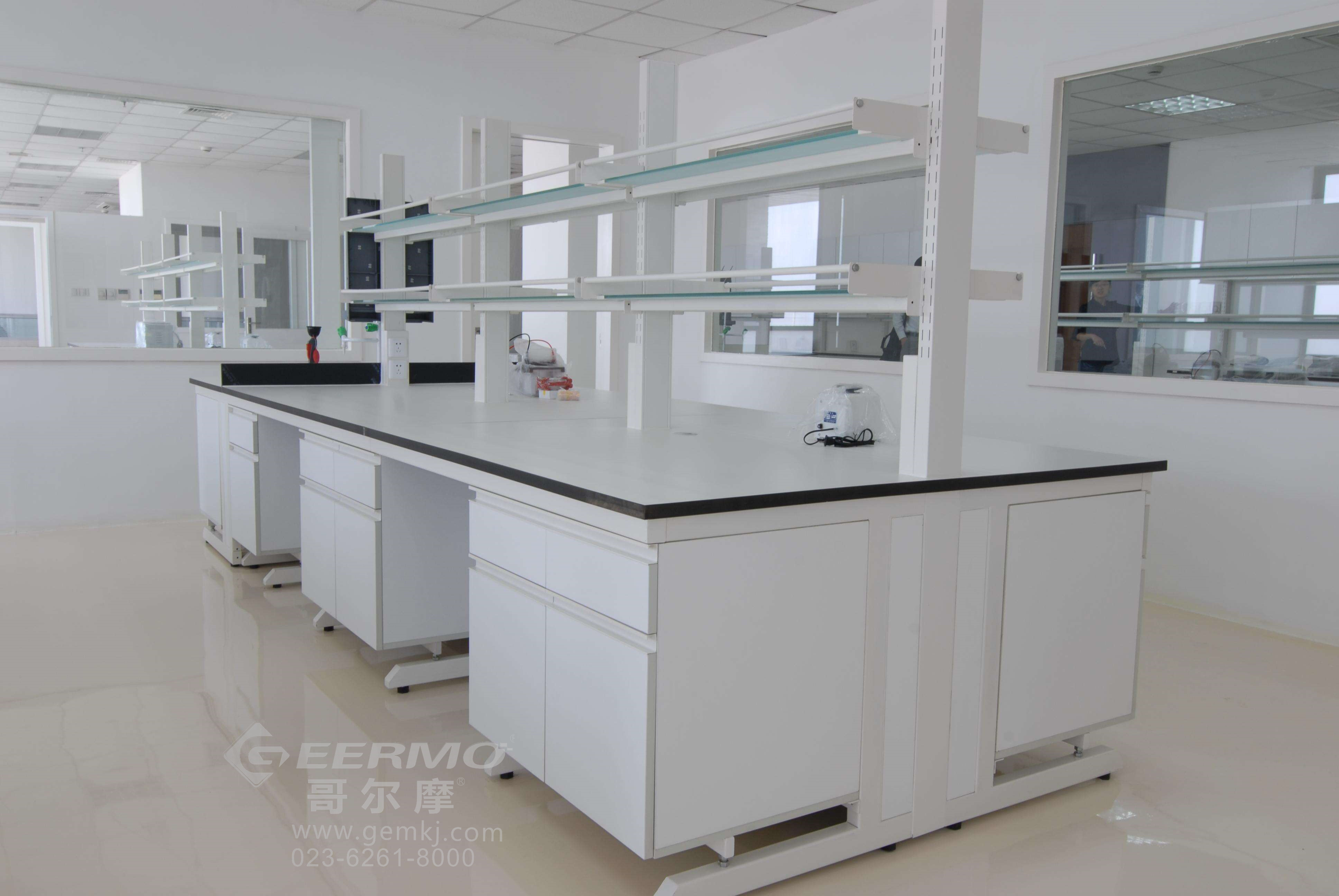

規格為3400mm以內的中央實驗臺，在其任一端距離端頭300mm中間位置,只布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）出地面，供實驗臺臺面上試劑架用、設備用或電線槽用。

規格超過3400mm以上的中央實驗臺，在兩端距離端頭300mm中間位置，各布置預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）出地面，供實驗臺臺面上試劑架用、設備用或電線槽用。

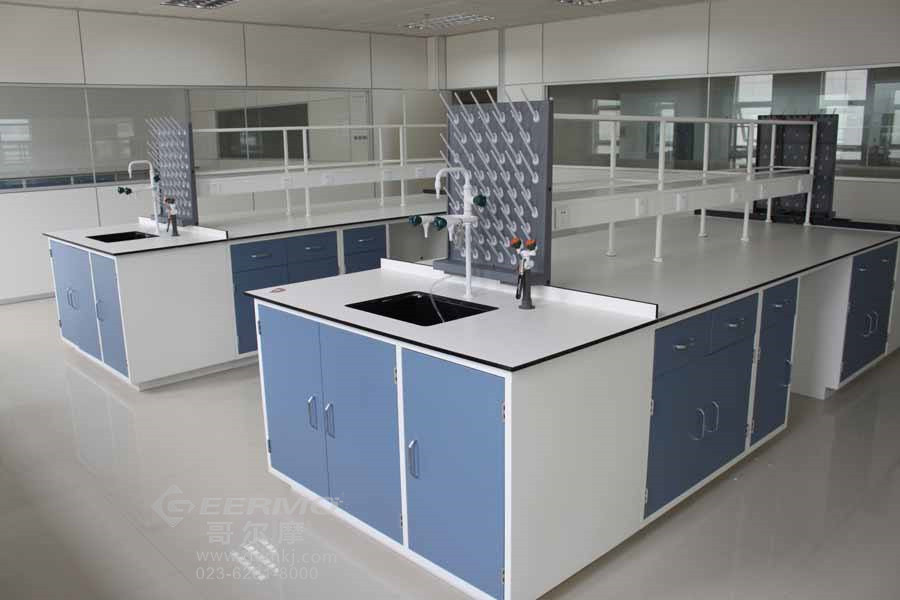

中央實驗臺水池的上下水管路預埋點，應布置在正對水槽的落水口下方，具體尺寸按實際中央實驗臺所處房間位置的要求標注；上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。

洗滌池、角柜水池、水槽的上水及下水管路的布置原則：

洗滌池水槽的上水及下水管路預埋點布置在地面上，正對實驗臺臺面中間離開臺面靠墻邊距離350mm處位置。上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。

角柜水池的上水及下水管路預埋點布置在地面上，正對實驗臺臺面離開實驗臺臺面靠墻兩直角邊距離450mm處中心位置。上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。

氣瓶柜、藥品柜、超凈實驗臺及其它需用電源的柜子的電源布置原則：

氣瓶柜、藥品柜（帶排風）及超凈實驗臺臺的用電電源插座為單相220伏交流電，布置在離地高1200mm距離柜體邊100mm～200mm處，均為兩插位（扁插、三插）墻面嵌式暗裝插座。

其它需用電源的柜子或設備的電源插座為單相220伏交流電或三相380伏交流電（特殊需要），布置在離地高1200mm距離柜體邊100mm～200mm處，均為墻面嵌式暗裝插座。

電腦臺、儀器臺、天平臺、顯微臺的電源布線原則：

電腦臺、儀器臺、天平臺、顯微臺的用電電源，布置在墻面正對臺面中間離地面500mm高墻上，預留1組1000mm長的規格為4平方毫米的單相220伏交流電源線頭（三線制：L火線、N零線、E地線）；

通風柜的洗滌池水槽的上水及下水管路預埋點，布置在通風柜背面靠墻邊距離100mm且離柜體右邊250mm處位置；上水管規格為φ21mm，高出地面180mm，帶控制水閥；下水管規格為φ50mm，高出地面100mm。
